المان خنک کننده tec چیست و در لیزر و کرایولیپولیز چه کاربردی دارد؟

المان خنک کننده tec در لیزر چه کاربردی دارد؟

در دستگاه های لیزر،چه در حوزه ی پوست و زیبایی و چه در پزشکی و حتی صنعت،یکی از مهم ترین چالش ها،کنترل دقیق دما به منظور جلوگیری از آسیب رسیدن به قطعات دیگر دستگاه است.زمانی که قطعات حساسی چون دایود لیزری یا بخش هایی که با پوست تماس بیشتری دارند،بیش از اندازه داغ شوند،هم عملکرد دستگاه مختل می شود و هم خطر آسیب دیدن قطعات و حتی سوزش پوست بالاتر می رود.

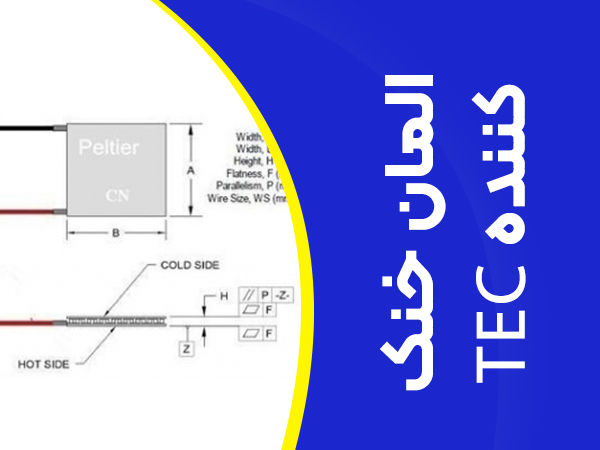

اینجا است که المان خنک کننده ی TEC وارد عمل می شود.TEC که مخفف Thermo electric Coole  است با استفاده از یک اصل فیزیکی به نام اثر پلتیر کار می کند.اثر پلتیر زمانی اتفاق می افتد که یک جریان الکتریکی از میان دو فلز یا نیمه رسانای متفاوت عبور می کند و در این حالت یک طرف اتصالات گرما را جذب می کند(سرد می شود) و طرف دیگر نیز گرما را آزاد کرده و داغ خواهد شد و این یعنی می توان بدون استفاده از کمپرسور و گاز و فقط با استفاده از برق،‌دمای یک سطح را پایین آورد.این پدیده در سال 1834 توسط یک دانشمند فرانسوی به نام Jean Charles Athanase Peltier کشف شد . بعدها نیز به افتخار او نامگذاری شد.از آنجایی که با استفاده از اصل پلتیر  و با عبور جریان برق حرارت از یک سمت جذب و به سمت دیگر منتقل می شود،این موضوع باعث می شود یک طرف سرد شده و از همان طرف سرد نیز مستقیما برای خنک کردن دستگاه های لیزر استفاده شود و دمای دستگاه و اجزای آن نیز همواره در محدوده ای دقیق باقی بماند .

هم چنین استفاده از المان خنک کننده ی TEC در دستگاه های لیزر باعث می شود از افت کیفیت پرتو لیزر جلوگیری شود و عملکرد دستگاه در طی جلسات پشت سر هم نیز همچنان پایدار و با کیفیت بالا باقی بماند.علاوه بر آن خنک شدن سطح سری لیزر باعث می شود زیباجو نیز در حین جلسات لیزر،احساس بهتری داشته باشد و از التهابات و بروز سوختگی های پوستی نیز تا حدد ممکن جلوگیری شود. به همین دلیل است که Tec به یکی از قطعات کلیدی در طراحی دستگاه لیزر دایود پارادایس پرو تبدیل شده است که هم کیفیت و هم ایمنی و دوام دستگاه را به حد چشم گیری افزایش می دهد.

 چرا کنترل دما در دستگاه های لیزر اهمیت دارد؟

دستگاه های لیزر،بخصوص در در حوزه‌های زیبایی و بهداشت مانند لیزرهای موهای زائد دارای تجهیزات حساسی هتسند که عملکرد دقیق و موثر آنها به عوامل متعددی وابسته است و یکی از این مهم ترین عوامل ها،کنترل دمای اجزای داخلی دستگاه است.شاید در ظاهری موضوعی کم اهمیت به نظر برسد،اما تنظیم درست دمای دستگاه نه تنها عملکرد فنی دستگاه را تضمین می کند،بلکه مستقیم بر ایمنی زیباجو،کیفیت درمان و طول عمر دستگاه نیز تاثیر می گذارد.در این بخش به طور جامع بررسی می کنیم که به چه علت است که دمای دستگاه لیزر و المان هایی چون TEC نقش کلیدی را در سلامت دستگاه شما و رضایت بیماران ایفا می کنند.

• حفظ و پایداری طول موج و انرژی لیزر

منبع تولید نور در لیزرها مانند دایود نسبت به دما بسیار حساس است.نواسانات دمایی می تواند باعث تغییر طول موج لیزر شود که این موضوع به طور مستقیم بر کیفیت دستگاه و اثربخشی درمان تاثیری منفی بگذارد.با ثابت نگه داشتن دما می تواند احتمال بروز هر یک از این موارد را تا حد زیادی کاهش داد.

• جلوگیری از آسیب به اجزای دستگاه

قطعات اصلی دستگاه لیزر مانند لنزها،ماژول های الکترونیکی و کریستال های نوری در برابر گرما آسیب پذیرند و اگر دما از حد استانداردش فراتر رود،این قطعات ممکن است بسوزند یا کارایی خود را از دست بدهند.خنک سازی منظم،‌هزینه های نگهداری دستگاه را کاهش می دهد و بر عمر مفید دستگاه می افزاید.

• محافظت از پوست بیمار

در لیزرهای مربوط به حوزه پوست و زیبایی اگر سری دستگاه(هندپیس) بیش از حد داغ شود،می تواند باعث بروز سوختگی و التهاب و ایجاد درد برای بیمار گردد.سیستم خنک سازی مناسب درمان را برای زیباجویان نیز ساده و دلپذیر می سازد.

• استفاده طولانی بدون افت کیفیت

در کلینیک های پر متقاضی دستگاه لیزر ممکن است برای چندین ساعت متوالی کار کند،بدون کنترل دما،بعد از چند شات،عموما قدرت و کیفیت لیزر افت می کنند.سیستم های TEC کمک کننده هایی هستند که از افت کیفیت دستگاه های لیزر جلوگیری می کند و باعث شات زنی دستگاه همانند لحظه اول و بدون ذره ای افت خواهد شد.

• دقت بالا در هدف گیری پرتوهای لیزر

کنترل دمای نور لیزر باعث می شود نور لیزر همواره هم سطح و متمرکز باقی بماند و این امر منجر به کیفیت درمان بالاتر و در نتیحه رضایت بیشتر کلینیک داران و زیباجویان می شود.این دقت در هدف گیری پرتوهای لیزر موضوعی است که برای درمان هایی با نیاز به ظرافت و تمرکز بالا مانند درمان لکه های پوستی و رفع موهای نازک بسیار قابل توجه است.

• جلوگیری از خاموش شدن دستگاه

اگر سیستم خنک کننده به درستی کار نکند،دستگاه برای حفاظت از خود خاموش می شود و این امر وقفه ناخوشایندی در درمان زیباجو و اپراتور ایجاد می کند.

• جلوگیری از ایجاد اختلال در بخش های نرم افزاری دستگاه ها

افزایش بیش از حد دما ممکن است فقط بر روی قطعات و سخت افزار دستگاه اثری نگذارد بلکه گاهی ممکن است عملکرد نرم افزار های دستگاه و سنسور های آن نیز دچار مشکلاتی جبران ناپذیر شود.پس سیستم خنک کننده  نه تنها محافظ سخت افزار است بلکه محافظ هوش داخلی و بخش های نرم افزاری دستگاه نیز می باشد.

با توجه به بررسی تمامی مواردی که گفته شد کنترل دما در دستگاه های لیزر فقط یک ویژگی جانبی نیست،بلکه یکی از پایه های اصلی سلامت و عملکرد دقیق و عمر مفید در دستگاه است.سیستم های خنک کننده ای مانند المان TEC با تنظیم دقیق دما نه تنها از آسیب به قطعات جلوگیری می کنند؛بلکه کیفیت ارائه ی خدمات را نیز تا حد چشم گیری افزایش می دهند.پس در نهایت اگر شما نیز به دنبال عملکر حرفه ای و مطمئن از دستگاه لیزر خود هستید،باید کیفیت دما را در اولویت خود قرار دهید.

مزایای استفاده از TEC در مقایسه با سیستم های خنک کننده سنتی در دستگاه لیزر

در تکنولوژی مرتبط با لیزر به ویژه در حوزه های زیبایی و پوست و پزشکی،کنترل دقیق دما اهمیتی حیاتی دارد.سال ها از روش های مختلفی مانند خنک کننده های آبی،فن های مکانیکی و سیستم های کمپرسور هوا برای کاهش دمای دستگاه استفاده می شد،اما این روش ها مشکلانی مانند خرابی زودهنگام،صدای زیاد،مصرف انرژی بالا و محدودیت در کنترل دما داشتند.

امروزه استفاده از المان خنک کننده ی ترموالکتریک(TEC) به عنوان جایگزینی دقیق و مدرن،تحولی بسیار عظیم در عملکرد و کیفیت دستگاه های لیزر ایجاد کرده است. در ادامه نیز با مقایسه ی دقیق تر TEC و سیستم های خنک کننده،دلایل برتری آن را بررسی می کنیم.

• دقت بالای کنترل دما

TEC  قادر است دمای یک قطعه را با دقت بسیار بالا تنظیم کند.این ویژگی در دستگاه های لیزر که حتی تغییرات خیلی کوچک دما می تواند طول موج  با انرژی تابش را تغییر دهد،عاملی بسیار حیاتی است.سیستم های سنتی به دلیل دقت کمتری که دارند نمی تواند در این حوزه تاثیری که انتظار می رود را داشته باشند.سیستم های سنتی چون فن یا آب بیشتر در حد خنک سازی کلی و غیر هدفمند عمل می کنند.

• استهلاک پایین المان خنک کننده tec

TEC  برخلاف فن یا پمپ آب قطعه ی محرک ندارد.این یعنی استهلاک کمتر و نیاز کمتر به تعمیر و نگهداری و در نتیجه طول عمر بالاتر قطعه و دستگاه و کاهش هزینه های چشم گیر نگهداری دستگاه لیزر.

• عملکرد بدون صدا

سیستم های فن دار یا کمپرسوری معمولا با تولید صدای بالایی همراه هستند که در محیط های زیبایی که نیاز به آرامش و راحتی زیباجویان بسیار مهم است می تواند عاملی آزار دهنده باشد..تی ای سی به دلیل نداشتن موتور یا پروانه،تقریبا بی صدا است و محیطی آرام و دلنشین را برای اپراتور و بیمار فراهم می سازد.

• واکنش سریع TEC نسبت به سایر سیستم های خنک کننده

در تعمیر هندپیس لیزر عنوان کردیم که TEC به محض افزایش دما،سریعا وارد عمل می شود و خنک سازی را آغاز می نماید.این واکنش سریع از آسیب رسیدن به قطعات حساس جلوگیری می کند.برعکس آن سیستم های قدیمی تر به دلیلی تاخیر در شروع عملکرد یا سایر مشکلات این چنینی ممکن بود پیش از اینکه قطعه داغ شده نجات یابد،با آسیبی جدی برای دستگاه و قطعه داغ شده مدنظر همراه شود.

• اندازه ی کوچک و طراحی جمع و جور

TEC  قطعه ای کوچک است که به راحتی داخل بدنه هندپیس دستگاه لیزر مختلف نصب می شود.سیستم های ختک کننده ی سنتی مانند پمپ آب یا خنک کننده ی گازی به فضای زیاد،لوله کشی و قطعات اضافی نیاز دارند و مشکلاتی نظیر جابه جایی دشوار و اشغال فضای کلینیک و ظاهری نامطوب را با خود به همراه دارند.

• مصرف پایین تر انرژی

به دلیل ساختار ساده ای که قطعات TEC دارند و همچنین  در ساخت آنها از قطعات مکانیکی پر مصرفی استفاده نشده است؛در طولانی مدت می توانند هرینه های ناشی از مصرف برق کلینیک های زیبایی شما را تا حد زیادی کاهش دهد.

• عدم نیاز به نگهداری پیچیده

در سیستم های خنک کننده ی آبی باید مرتبا آب را تعویض نموده و مسیرهای داخلی که احتمال گرفتگی و نشتی شان نیز وجود دارد،تمیز نمود اما TEC  ها کاملا خشک هستند و نیازی به سرویس دوره ای ندارند و تا سال ها نیز بدون هیچ گونه مداخله ای برای شما کار می کنند.

• ایمنی بالا

از آنجایی که tec  با جریان مستقیم کار می کند و هیچ نوع مایع و  گازی در آن گردش ندارد احتمال بروز مشکلاتی چون نشتی و بخار و شوک الکتریکی در آن بسیار کمتر است و این موضوع باعث می شود tec گزینه ای امن تر برای کلینیک های زیبایی که در آن ها ایمنی نیز اولیت است به حساب بیاید.

• مناسب برای استفاده در نقطه ای خاص

برخلاف  سیسنم های خنک کننده ی سنتی که دقت بالایی نداشتند و به منظور خنک سازی،تمامی بخش های دستگاه را خنک می کنند،شما می توانید با استفاده از TEC برای خنک کردن نقطه ای مشخص مانند سر هندپیس،بردالکترونیکی یا کریستال نوری استفاده کنید

• بهبود عملکرد دستگاه لیزر

در نهایت همه ی این مزایای ذکر شده باعث می شوند که TEC به طور مستقیم بر روی عملکرد دستگاه تاثیر بگذارد.دستگاه لیزری که همیشه در محدوده دمایی درستی قرار بگیرد،بهتر،دقیقتر و با کیفیت تر عمل می کند و تجربه ی بهتری را برای اپراتور و بیماران به همراه می آورد.

در نهایت اگرچه روش های سنتی خنک سازی طی سال ها در صنعت لیزر مورد استفاده قرار می گرفته اند،اما با پیشرفت تکنولوژی،TEC به گزینه ی هوشمندانه تر،ایمن تر و موثرتری تبدیل شده است.خنک سازی بی صدا و بدون استهلاک،با قدرت سازگاری بالا و راحتی مدرن،این قطعه را به بخشی حیانی در دستگاه لیزر پیشرفته بمانند دستگاه لیزر تیتانیوم تبدیل کرده است.

نکات فنی نگهداری از المان خنک کننده TEC در دستگاه لیزر و کرایو

همانطور که تا به اینجای مقاله شما نیز قطعا به این جمع بندی رسیده اید،المان خنک کننده ی TEC(ترموالکتریک کولر) یکی از قطعات ظریف و کاربردی در دستگاه های لیزر است که نقشی کلیدی در عملکرد لیزر داراست اگر چه این قطعات معمولا به  نگهداری مستقیم و مکرر ندارند و در صورت پروز مشکلی نیز تیم پشتیبانی فنی شما را یاری نموده و مشکلاتتان را رفع می نمایند،اما با این حال بهتر است برای افزایش طول عمر دستکاهتان و هم چنین سیستم خنک کننده ی Tec چند نکته ی کلیدی که در ادامه به آن اشاره می شود را رعایت نمایید.

• تامین ولتاژ و جریان مناسب

ترمو الکتریک ها معمولا با ولتاژ پایین کار می کتتد و اگر ولتاژ بیش از حد یا نوسانات شدیدی وارد شود ممکن است باعث کاهش بازده و حتی سوختن قطعه شود. به همین منظور توصیه ی ما به شما استفاه از منبع تغذیه ی پایدار و محافظ ولتاژ است.

• خنک سازی سمت داغ TEC

برای اینکه TEC درست کار کند،باید گرمایی که از سمت داغ یا Hot Side منتقل می شود،به خوبی تخلیه شود و معمولا به این منظور یک سیستم خنک کننده ی ثانویه روی این قسمت نصب می شود که اطمینان از تمیزی و عملکرد خوب این بخش برای پایداری ضروری است.

• جلوگیری از تجمع گرد و غبار

گرد و غبار روی هیت سینک یا در مسیر تبادل حرارتی می تواند باعث کاهش توان خنک کنندگی شود و بهتر است هر چند وقت یکبار محفظه ی داخلی دستگاه باز شود و گرد و غبار از اطراف TEC و هیت سینک پاک شود.

هیت سینگ یه قطعه فلزی معمولا از جنس آلمینیوم یا مس است که برای جذب و پخش گرما از قطعات الکترونیکی داغ مانند TEC استفاده می شود.

• اتصال مکانیکی صحیح المان خنک ننده tec

در نصب TEC،تماس کامل بین تی ای سی و سطح مورد نظر مانند صفحه فلزی،هنپیس یا کریستال بسیار مهم است چرا که اگر چسب حرارتی یا خمیر سیلیکون به درستی اعمال نشود،انتقال حرارت نیز به درستی صورت نمی گیرد و این موضوع می تواند منجر به افت عملکرد سیستم شود.

• اجتناب از کارکرد معکوس

برخی مدل های تی ای سی در صورت اتصال معکوس (پشت و رو بستن قطب ها)به جای خنک سازی شروع به گرم کردن می کنند.پس دقت در جهت نصب درست دو قطب مثبت و منفی نکته ای بسیار مهم است.

• جلوگیری از شوک حرارتی

تغییر دمای شدید و ناگهانی مانند خاموش و روشن کردن سریع دستگاه لیزر می تواند باعث ایجاد تنش حرارتی و ترک خوردن قطعه ی TEC  شود به این منظور جهت کاهش این مدل آسیب ها توصیه می شود دستگاه را به صورت تدریجی و کنترل شده روشن نمایید.

• قرار نگرفتن در محیط های مرطوب

TEC ها نسبت به رطوبت حساس اند،مخصوصا اگر به درستی ایزوله نشده باشند.محیط های مرطوب باعث اتصال کوتاه،خوردگی و افت عملکرد قطعه ی موردنظر می شوند. استفاده از عایق های سیلیکونی و پوشش های محافظ نکته ای کاربردی برای جبوگیری از آسیب  از طریق رطوبت به قطعه ی tec و در نهایت دستگاه شماست.

• استفاده از سیستم هشدار دمای بالا

در دستگاه های حرفه ای نصب سنسور دمایی در کنار tec می تواند در صورت بالا رفتن بیش از حد دما هشدار دهد و دستگاه را به صورت خودکار خاموش نماید.این کار از آسیب به تی ای سی و دیگر قطعات حساس جلوگیری می نماید.

• تست دوره ای سلامت قطعه

اگر حس کردید عملکرد خنک کنندگی تی ای سی تضعیف شده است ممکن است تی ای سی آُیب دیده باشد.با تماس با مسئولان فنی همدم طب و تست بخش های سرد و گرم قطعه می توان مجددا و به سادگی از سلامت دستگاه اطمینان حاصل نمود.

چرا TEC یک انتخاب هوشمندانه در طراحی لیزر است؟

پس از تمامی بررسی ها و تحقیقاتی که تا به اینجای مقاله انجام شده و به شما ارائه شد باید گفت که با پیشرفت روزافزون فناوری در تجهیزات پزشکی و زیبایی،انتخاب قطعاتی که هم عملکرد دقیقی داشته باشند و هم عمر دستگاه را افزایش دهند،اهمیت دوچندانی پیدا کرده است و tec  توانسته به عنوان قطعه ای کاربردی به خوبی این نقش را ایفا کند.

این قطعه کوچک اما قدرتمند با خنک سازی هدفمند واکنش سری اش نه تنها کیفیت درمان را بهبود می بخشد بلکه مزایای دیگری نظیر کاهش مصرف انرژی و استهلاک و افزایش ایمنی که تا اینجا چندین بار به آن اشاره شد را نیز با خود به همراه دارد و در کنار همه ی این مزایا استفاده از تی ای سی در عصر امروزی نه تنها کلینیک دار و سرمایه گذار،بلکه خاطر اپراتور و زیباچویان را نیز آسوده می نماید.

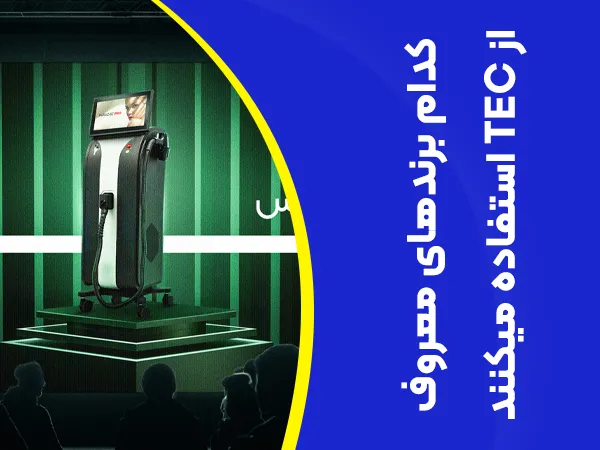

کدام برند های معروف  دستگاه لیزر از TEC استفاده می کنند؟

بیشتر دستگاه های حرفه ای لیزر که در کلینیک های ایران و سراسر دنیا استفاده می شوند،از سیستم خنک کننده ی TEC بهره می برند تا هم دقت عملکرد دستگاه حفظ شود و هم زیباجو در حین درمان احساس راحتی زیادی را تجربه نماید.برندهایی مانند دستگاه لیزر تیتانیوم،پارادایس و پارادایس پرو و دستگاه لاغری کرایولیپولیز التیمو از سری هندپیس و بخش های داخلی شان از TEC استفاده می نمایند به همین دلیل است که این دستگاه ها عموما با آسیب و مشکلات کمتری همراه هستند و به صورت 24 ساعته نیز می توانند خدمات بی نقصی را به صاحبین کلینیک و هم چنین کلاینت ها ارائه نمایند.

جمع بندی نهایی

شاید تا پیش از این بررسی و خرید دستگاهی با در بر داشتن قطعه ی پرکاربد tec برای شما ضرورتی نداشت اما فکر می کنیم که در پایان این مقاله و مشاهده ی کاربردهای متعدد  و عملکرد tec بر روی کیفیت دستگاه و رضایت بیماران شما نیز به این نتیجه رسیده باشید که برای داشتن دستگاهی سالم که بتواند به صورت همه روزه به خصوص برای شما که مراجعین زیادی دارید ارائه دهد و همزمان بدون خرابی با رضاییت مشتریان نیز همراه باشد عاملی حیاتی به حساب می آید.پیشنهاد ما به شما عزیزانی که قصد خرید دستگاه لیزر را دارید این است که حتما پیش از خرید دستگاه لیزر با تیم فروش و پشتیبانی فنی مجموعه ی مد نظرتان در ارتباط باشد و از وجود tec در دستگاه لیزر مورد نظرتان اطمینان حاصل کنید چرا که با این کار می توانید تا همیشه دستگاهی بی نقص و بدون آسیب و هزینه ی جانبی  برای کلینیکتان خریداری کرده و بهترین خدمات را ارائه دهید.
